- Lumiview本体
- LED: オーストラリアにあるCutter Electric社から通販でCree XR-E 本体と集光レンズ（8度）を購入
- トルクスT4ドライバー。へクスローブドライバーでも可。
- PC用アルミヒートシンク（Athlonについていたものを使いました）
- のこぎり（かなのこ）

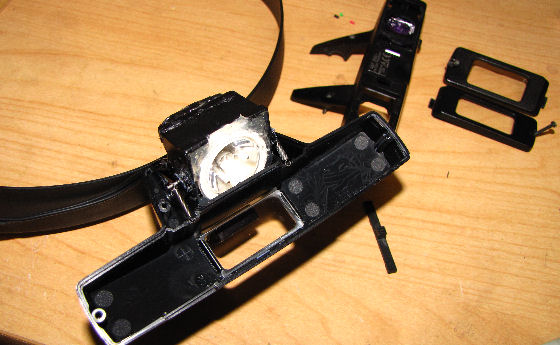

分解はトルクスのT4ドライバーでできます。トルクスドライバーは値段が高いので、へクスローブのT4ドライバーが安くていいと思います。ネット通販でも1000円弱で売ってます。
双眼鏡部の反射鏡は外れやすく、触ると汚れますので、ゴム手袋をするなど指紋がつかないように注意します。
（外れたブラケット部分）放熱のため、側面に数箇所穴を開けています。
今回はPC用のCPUについていたアルミ製のヒートシンクからジグソーを使って切り出しました。
この作業が一番骨が折れます。
アルミのオーダー加工をしているところもありますので、こういうところを利用するのもいいと思います。

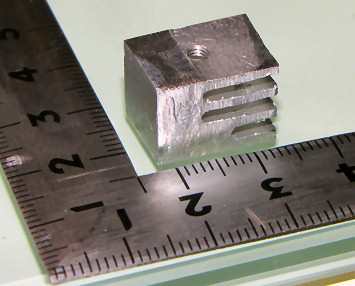

サイズは12x15x12mmで、背面にM3ねじ穴をタップします。
接着にはサンハヤトの「固まる放熱用シリコーン」を使います。

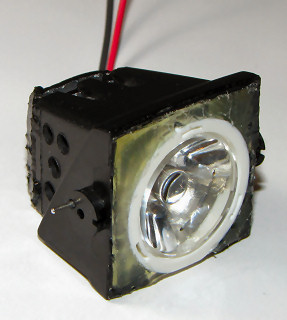

反射効率向上を狙って、レンズホルダーの内側にアルミテープを貼ってみました。効果のほどはわかりません。
（この写真は前作のものなので、ヒートシンクは違うものです。）
このとき、光軸をきっちりあわせないといけません。ブラケットの前面のラインと、LEDの前面が完全に平行になるように注意しながら、グルーガン（ホットボンド）を使って固定します。
スプレーペンキで塗装して完成
回転部分には、シリコングリスを少しつけておきます。

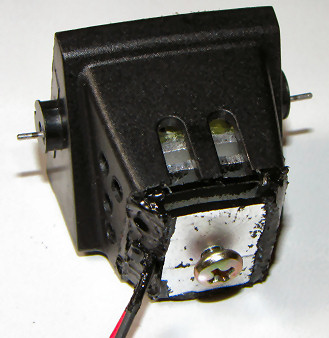

LEDで発生した熱が、
LED→ヒートシンク→「く」の字型をしたブラケット固定金具
という感じで流れていくイメージです。
MAXの3Wで発光させても少しあったかく感じる程度で放熱はうまくいっているようです。
